Faux dossier, vrai rangement

Message par Jean-Pierre le Sam 19 Sep 2015 - 12:29

Bonjour à tous,

Voilà le retraité "bricoleur" revenu pour parler d' un accessoire qui peut être utile pour le rangement de petites bricoles qui "empoisonnent" l'espace des valises ou du top case destinés plus aux bagages pour les voyages. Faut bien s'occuper les jours de pluie...

En ce qui me concerne, ces "bricoles" indispensables, ce sont: le kit de réparation pneus, les gilets qu'on nous impose à présent, le jerrican essence de secours pliable, le constat amiable pour les assurances et cartes Michelin. Voilà en photo, ce que je transporte obligatoirement et que je ne voulais plus dans les valises pour les longs trajets quand il faut charger au maximum:




Donc, un peu de plastique, du bois, du cuir et de la colle pour confectionner une boîte étanche pour contenir ces objets utiles ou obligatoires, boîte de rangement que je voulais installer dans un espace "perdu" sur nos motos, sans rien gêner mais accessible. Voilà l'objet réalisé et rempli des "bricoles" énumérées:



Enfin une dernière photo montrant la fameuse boîte qui est en réalité un faux dossier une fois installée sur la CTX:



Aucune gêne pour ma passagère. J'avais déjà confectionné un dossier "confort" pour elle: celui qui se trouve juste au-dessus de la boîte et qu'elle apprécie beaucoup  car le dosseret d'origine GIVI monté sur le top case est vraiment insuffisant pour le maintien et le confort.

J-Pierre
avatar
Jean-Pierre
modérateur
modérateur

Messages : 434
Date d'inscription : 21/01/2015
Age : 67
Localisation : 54590 HUSSIGNY-GODBRANGE

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par Creeper33 le Sam 19 Sep 2015 - 19:43

bravo Jean Pierre, pas bête du tout, et ça ajoute du confort. super astucieux

je vois que le top case est un Jivi Monokey, est qu'il s'installe sur le support de top case honda?
avatar
Creeper33

Messages : 257
Date d'inscription : 01/03/2015
Age : 53
Localisation : Bordeaux

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par Jean-Pierre le Sam 19 Sep 2015 - 20:26

Creeper33.... a écrit:je vois que le top case est un Jivi Monokey, est qu'il s'installe sur le support de top case honda?

Bonsoir,

J'ai effectivement voulu ma CTX équipée d'un top case Givi E55 (pour y loger sans problème mes 2 casques Evoline) lors de la commande de la moto. Je l'ai donc reçue avec le support spécifique GIVI qui va avec. Mais je crois que Philippe (Philippe 73) a aussi un top case GIVI mais monté sur le support d'origine HONDA (j'espère ne pas me tromper: voir le post "Poignées pour passager-(ère)" dans la rubrique "Accessoires").

J-Pierre
avatar
Jean-Pierre
modérateur
modérateur

Messages : 434
Date d'inscription : 21/01/2015
Age : 67
Localisation : 54590 HUSSIGNY-GODBRANGE

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par christophe le Sam 19 Sep 2015 - 21:17

bravo jean pierre super boulot bien penser
avatar
christophe

Messages : 209
Date d'inscription : 12/02/2015
Age : 49
Localisation : dunkerque

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par philippe73 le Dim 20 Sep 2015 - 8:04

beau travail Jean-pierre,  et bien pensé,  les rangements ne sont jamais de trop sur nos motos, et en descendant d'une gold on est encore plus exigeant sur ce point, bravo pour cette réalisation
pour confirmer, mon top-case est un givi v47, 2 casques y rentrent (couchés) et la platine est discrète une fois le top-case enlevé.
avatar
philippe73

Messages : 480
Date d'inscription : 28/12/2014
Localisation : savoie

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par smarth le Dim 20 Sep 2015 - 11:23

Salut à tous, de retour après une grande virée en camping car, je suis content de retrouver ma CTX qui commençait à me manquer.
Bravo à Jean Pierre pour sa réalisation de rangement.

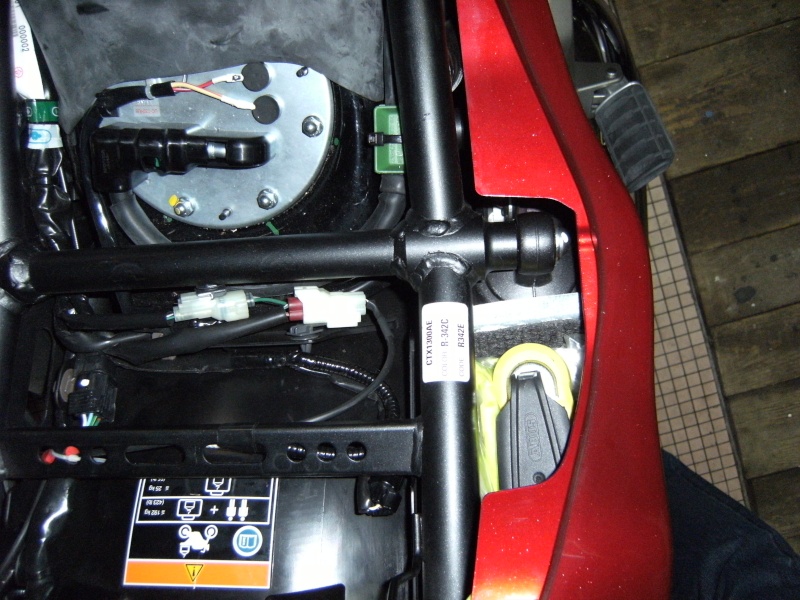

Je propose une alternative pour les petits objets, c'est l'endroit ou se trouve la prise 12V sous le siège à droite. J'ai supprimé la prise qui ne sert à rien à cet endroit et je l'ai monté sur le cache au dessus de la batterie (je peux maintenant brancher le GPS et la prise de charge).
J'ai ensuite plié une petite tôle que j'ai fixé afin de boucher le trou et je peux à présent mettre sans problème tous ces objets à savoir (bombe anti crevaison, gilets fluo, constat et un bloque disque...

" />
" />
avatar
smarth

Messages : 259
Date d'inscription : 15/04/2015
Age : 67
Localisation : Obernai 67

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par Jean-Pierre le Lun 21 Sep 2015 - 7:59

smarth a écrit: .............
Je propose une alternative pour les petits objets, c'est l'endroit ou se trouve la prise 12V sous le siège à droite.
...........


Salut Smarth,

Bien vu et astucieux: enlever la prise 12 V et ajouter une tôle pour rendre l'espace libéré disponible! C'est vrai que, pour moi aussi, cette prise est pratiquement inutile à cet endroit. Et comme j'ai encore quelques bricoles à ranger...

J-Pierre
avatar
Jean-Pierre
modérateur
modérateur

Messages : 434
Date d'inscription : 21/01/2015
Age : 67
Localisation : 54590 HUSSIGNY-GODBRANGE

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par pipiou le Lun 21 Sep 2015 - 17:44

Ha oui ! top !
Bon bien que le rangement dans le dossier passager est superbe, je ne peux malheureusement pas faire de même car j'ai le top case Honda oui il faut que je le recule. (ou ma chérie prends trop de place, mais cela reste entre nous.... Hein ! si non )


Mais c'est vrai que la prise 12v est vraiment mal placée, je vais la déplacer dans le top case (un peu comme le fait BMW) et en effet cela libère un bel espace de rangement.

avatar
pipiou

Messages : 673
Date d'inscription : 20/07/2015
Age : 45
Localisation : grasse (06)

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par Jean-Pierre le Lun 21 Sep 2015 - 20:41

pipiou a écrit:Ha oui ! top !
... je ne peux malheureusement pas faire de même car j'ai le top case Honda oui il faut que je le recule.
 Bonsoir Pipiou,

Top case Honda ou top case Givi, le problème est le même: il faut effectivement reculer la platine pour garder "un espace de vie" suffisant... C'est ce que j'ai fait en allongeant" le support de 5 cm. J'avais pris quelques photos lors de la réalisation.

D'abord une vue du support initial partiellement démonté:

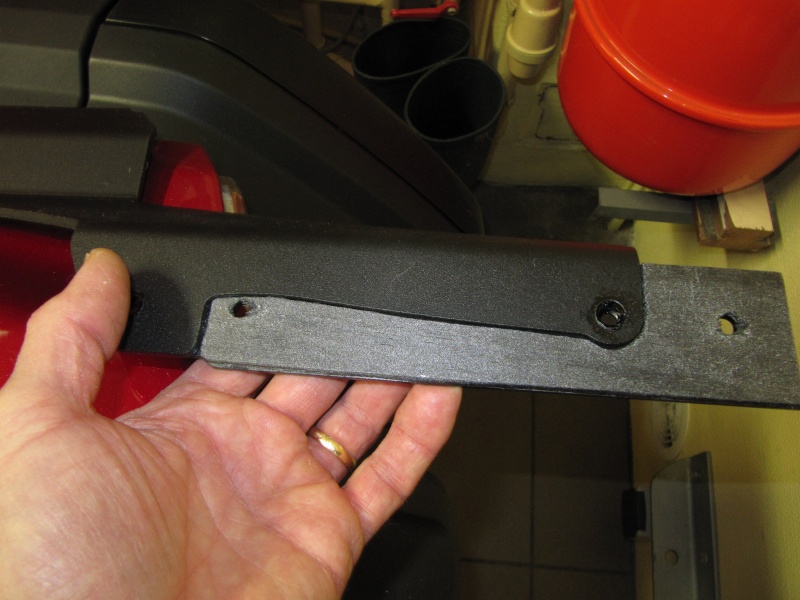

Ajout de rallonges (fer plat de 5 mm):

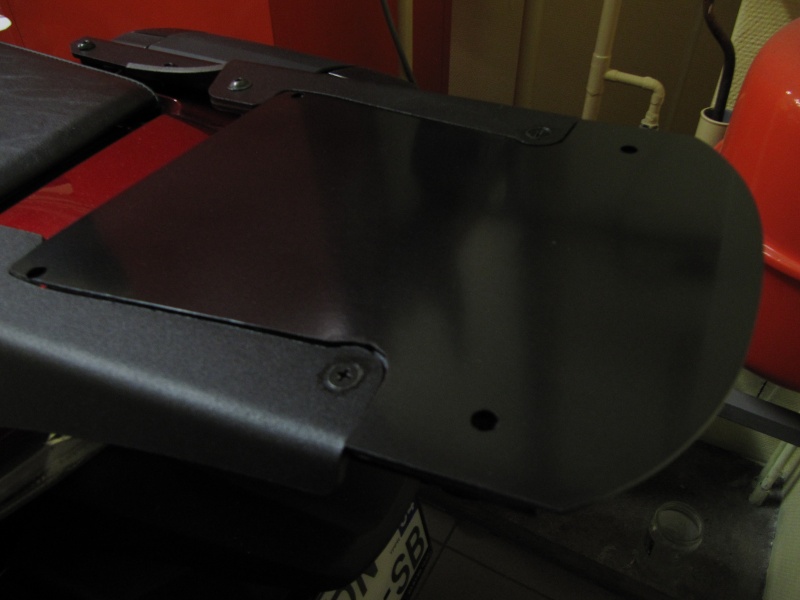

Découpe d'une platine dans une tôle plus fine:




Peinture conforme au support:




Remise en place de la platine d'origine sur le support rallongé: on ne remarque pas la modif une fois le top case installé.




Malgré un bras de levier plus long, c'est du solide (pratiquement pas de différence avec le montage d'origine).

J-Pierre
avatar
Jean-Pierre
modérateur
modérateur

Messages : 434
Date d'inscription : 21/01/2015
Age : 67
Localisation : 54590 HUSSIGNY-GODBRANGE

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par pipiou le Lun 21 Sep 2015 - 21:16

En effet, belle réalisation Jean Pierre, comme quoi l'adaptable est souvent mieux que les pièces OEM...
mais le support d'origine honda est en fonte d'aluminium ou un autre matériaux type ""cochonium et franchement il sera beaucoup plus difficile a modifier.

et la platine est visée dans des trous qui sont filetés...
Laurent
avatar
pipiou

Messages : 673
Date d'inscription : 20/07/2015
Age : 45
Localisation : grasse (06)

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par Creeper33 le Mar 22 Sep 2015 - 19:56

ingénieux...
avatar
Creeper33

Messages : 257
Date d'inscription : 01/03/2015
Age : 53
Localisation : Bordeaux

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par smarth le Lun 28 Sep 2015 - 14:18

Dans le domaine des petits rangements, je propose également de mettre la trousse à outils sous la selle (mais uniquement si vous n'y mettez pas le petit U Honda).
Il suffit pour cela de couper l'extrémité (voir photo) et vous pouvez installer la trousse sans aucun problème

" />
" />.
avatar
smarth

Messages : 259
Date d'inscription : 15/04/2015
Age : 67
Localisation : Obernai 67

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par philippe73 le Lun 28 Sep 2015 - 17:07

bonne idée Hubert, je roule également la plupart du temps sans valises donc sans la trousse, une bonne place pour la ranger
avatar
philippe73

Messages : 480
Date d'inscription : 28/12/2014
Localisation : savoie

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par fabctx le Lun 28 Sep 2015 - 19:57

moi, c'est l'endroit que j'ai choisi pour mettre le gilet, bien a plat dans sa housse
avatar
fabctx

Messages : 460
Date d'inscription : 24/05/2015
Age : 50
Localisation : seine et marne

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement

Message par Rictos06 le Lun 28 Sep 2015 - 21:46

Pas besoin de couper quoi que ce soit, j'ai pu la mettre sous la selle sans rien modifier...
avatar
Rictos06

Messages : 89
Date d'inscription : 26/04/2015
Age : 55
Localisation : 06200 Nice

Revenir en haut Aller en bas

Re: Faux dossier, vrai rangement
